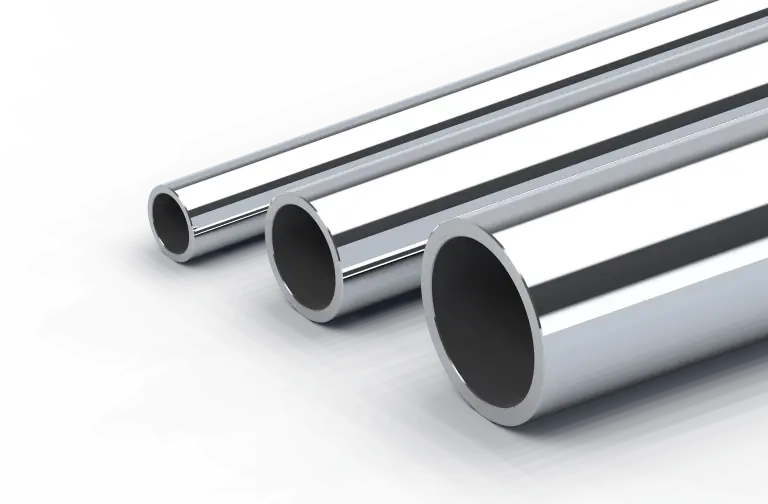

Материали за хидравлични цилиндри: коя тръба и кой прът за коя част
Всяка част на хидравличния цилиндър има свое изискване. Тук е какво решава избора за тялото, пръта, буталото и втулките, коя група да отворите и кога не. Размерите са на продуктовите страници.
Накратко
Хидравличният цилиндър се сглобява от части с различни изисквания: тяло, прът, бутало, втулки и маслопровод. Тази страница показва коя група продукти да отворите за всяка част; размерите, допуските и марките са на продуктовите страници.
- Тяло
- Прецизни стоманени тръби или тръба с хромиран отвор
- Прът
- Хромирани пръти
- Бутало и телескопи
- Външно хромирани тръби
- Втулки и блокове
- Непрекъснато лят чугун
- Маслопровод
- HPL тръби
Какво решава избора за всяка част
Започнете от частта. За всяка част таблицата казва какво решава избора, коя група е за нея и кога тази група не е правилната.
| Част | Какво решава избора | Група | Кога не |
|---|---|---|---|
| Тяло | Допускът и повърхността на вътрешния отвор: по тях работят буталото и уплътненията | Прецизни стоманени тръби; за хромиран отвор: вътрешно хромирани тръби | HPL тръбите са за маслопроводи под налягане, не за тяло |
| Прът | Външната повърхност: прътът излиза от цилиндъра и минава през уплътнението на пръта | Хромирани пръти | Обстърганият прът е без хромово покритие; в продуктовите данни е посочен и като основа за хромиране |
| Бутало, телескопични елементи | Хромирана външна повърхност; при тежък режим и закален слой под хрома | Външно хромирани тръби; при тежък режим индукционно закалени хромирани тръби | Ако хромът трябва да е в отвора, вижте вътрешно хромираните тръби |
| Втулки, хидравлични блокове | Детайлът се обработва от пълен материал | Непрекъснато лят чугун | Ако детайлът трябва да е стоманен: калибровани кръгове |
| Маслопровод към цилиндъра | Тръба за линия под налягане в хидравлична система | HPL тръби | Не е тръба за тяло на цилиндър |
Защо отворът и прътът се поръчват с клас на допуск
Уплътненията на буталото и пръта работят в процепа между подвижните части. Допуските на отвора и на пръта определят колко голям може да стане този процеп. Затова производителите на уплътнения ги задават в каталозите си.
Размерите на гнездата за уплътнения са в ISO 5597, а за уплътненията на пръта с пластмасова лицева част, активирани с еластомер, в ISO 7425-2. Тези стандарти не определят самото уплътнение и повърхността на отвора.
Класът на допуск зависи от диаметъра и от уплътнението. SKF например посочва за гнездата на O-пръстени f8 и Н9 до Ø120 mm, и f7 и Н8 над Ø120 mm. Какво означават Н8 и Н9, е обяснено на страницата за EN 10305.
Има ли тръба за вашия отвор
ISO 3320 дава метрична серия от диаметри на отвора и на пръта за хидравлични и пневматични цилиндри. Стандартът е за размерите на цилиндъра, не за тръбата.
Таблицата показва предпочитаните отвори от серията и дали каталогът има безшевна Н8 или заварена Н9 тръба с такъв вътрешен диаметър.
| Отвор по ISO 3320 | Безшевна Н8 | Заварена Н9 |
|---|---|---|
| Ø20 mm | Не | Да |
| Ø25 mm | Не | Да |
| Ø32 mm | Не | Да |
| Ø40 mm | Не | Да |
| Ø50 mm | Да | Да |
| Ø60 mm | Да | Да |
| Ø63 mm | Да | Да |
| Ø80 mm | Да | Да |
| Ø100 mm | Да | Да |
| Ø125 mm | Да | Не |
| Ø160 mm | Да | Не |
| Ø200 mm | Не | Не |
Три грешки при поръчката
- Само „Н8“ или „Н9“, без стандарт и състояние. Н8 и Н9 са класове по ISO 286, не обозначения от EN 10305. Посочете и двете: стандарта с марката и състоянието, и допуска на отвора.
- Тръба за маслопровод вместо тръба за тяло. HPL тръбите са за линии под налягане; за тяло вижте прецизните тръби Н8, Н9 или HPZ.
- Без състояние на доставка. Безшевната Н8 тръба е в състояние +SR, а заварената Н9 е +C, тоест без термична обработка след изтеглянето. Ако ви трябва друго състояние, напишете го в запитването.
Цилиндър в корозионна среда
Когато прътът или тръбата работят в солена, влажна или замърсена среда, изборът е между твърд хром, никел хром и неръждаема основа. Сравнението е на отделна страница.
Продукти за хидравлични цилиндри
Размерите, допуските и марките са на всяка продуктова страница.
Безшевни студено-изтеглени прецизни Н8 тръби
Тяло на цилиндъра: безшевна прецизна тръба.
→ Вижте детайли
Електро-заварени студено-изтеглени прецизни Н9 тръби
Тяло на цилиндъра: електро-заварена прецизна тръба.
→ Вижте детайли
Каталози и файлове
Въпроси за материалите на цилиндъра
Тръбата или прътът по ISO 3320 ли са?
Не. ISO 3320 определя серия от диаметри на отвора и на пръта на цилиндъра, а не свойствата на тръбата или пръта. Вътрешните диаметри на тръбите и диаметрите на прътите са на продуктовите страници.
Къде се използват цилиндрови тръби?
Производители и складови доставчици на тръби посочват строителна и земекопна техника, кранове (включително телескопични цилиндри), енергетика, морска и офшорна техника, селскостопанска техника и общо машиностроене.
